AUX (линейный вход) для SS!

Тема в разделе "Автозвук", создана пользователем СВАЙН, 24 окт 2008.


  1. СВАЙН

    СВАЙН @turboswine

    Регистрация:
    26 авг 2008
    Сообщения:
    3.253
    Пол:
    Мужской
    Адрес:
    Голицыно
    Авто:
    Айра и Вигген проданы
    Нам понадобится. разъем Jack. провода и разъемы мелкие
    [​IMG]

    Снимаем магнитолу
    [​IMG]

    Видим разъем. в нем 24контакта. все контакты подписаны
    [​IMG]

    Подключаемся к контактам и фиксируем провод чтобы не болтался
    [​IMG]

    Подключаем плейер
    [​IMG]

    РАБОТАЕТ!!! ЫЫЫЫ!!!!:music:
    [​IMG]

    Распайка (думаю все понятно)
    [​IMG]
    [​IMG]

    Вход для плейера ставим в любом удобном месте

    [​IMG]


    Премся:saab99:

  2. Griffin

    Griffin Новичок

    Регистрация:
    3 сен 2008
    Сообщения:
    27
    Адрес:
    Moscow City
    Авто:
    9-3SS Aero '04
    Авто:
    Аццке злой гофль
    Хрюн, а в чем понт доработки, если продается за 500р оригинальный шнурок с нормальными крепежами и разъемами для АУХа?

    ЗЫ: Ты забыл сказать, что после того, как все это воткнул, надо еще Техом включить функционал доп.источника, иначе нихт-арбайтен :)

    Юрий ) нравится это.
  3. СВАЙН

    СВАЙН @turboswine

    Регистрация:
    26 авг 2008
    Сообщения:
    3.253
    Пол:
    Мужской
    Адрес:
    Голицыно
    Авто:
    Айра и Вигген проданы
    это вариант для ыканомных ;)))

  4. Griffin

    Griffin Новичок

    Регистрация:
    3 сен 2008
    Сообщения:
    27
    Адрес:
    Moscow City
    Авто:
    9-3SS Aero '04
    Авто:
    Аццке злой гофль
    :) :) Имхо сомнительное кроилово :)

  5. СВАЙН

    СВАЙН @turboswine

    Регистрация:
    26 авг 2008
    Сообщения:
    3.253
    Пол:
    Мужской
    Адрес:
    Голицыно
    Авто:
    Айра и Вигген проданы
    мое дело предложить (с) :))))))

  6. Mikhael

    Mikhael Пользователь

    Регистрация:
    9 апр 2008
    Сообщения:
    236
    Адрес:
    Москва
    Авто:
    Saab 9-3 Aero 04MY AT
    А номерок стандартного шнурка не подскажите?
    У ОД есть они?

    PS Где найти этот провод?

    Последнее редактирование: 27 окт 2008
  7. VTS

    VTS Пользователь

    Регистрация:
    21 янв 2009
    Сообщения:
    697
    Адрес:
    Москау-сити
    Авто:
    Acura RDX'07 2,3 Turbo 240 HP Mitsubishi Montero III '00 3,5 202 HP
    http://www.elkparts.com/saab-93-ss-...kit-for-ipod--mp3brsaab-93sscv-m03.p2386.html
    По партнамберу смотрим на экзисте. И учитывая нонешний курс ойро\фунта никуя не 500 рэ получается=))

  8. Никс

    Никс Активный

    Регистрация:
    31 окт 2008
    Сообщения:
    1.786
    Адрес:
    Москва
    Авто:
    9-3 М08 2,0Т 240хп АКПП Хирш!)
    Расскажите пожалуйста поподробней, как Вы сняли магнитолу?

  9. VTS

    VTS Пользователь

    Регистрация:
    21 янв 2009
    Сообщения:
    697
    Адрес:
    Москау-сити
    Авто:
    Acura RDX'07 2,3 Turbo 240 HP Mitsubishi Montero III '00 3,5 202 HP
    Присоединяюсь кстати!=) Тоже интересно.

  10. Connor

    Connor Лорд-командующий Команда форума

    Регистрация:
    17 мар 2008
    Сообщения:
    12.892
    Пол:
    Мужской
    Адрес:
    Москва, Мытищи.
    Авто:
    9-3 М98 2,0t АКПП
    Авто:
    9-5 М98 2,3t АКПП LPG4
    Он будет только через неделю и будет немного занят по началу ;) Придется подождать ;)

  11. Rijii123

    Rijii123 Пользователь

    Регистрация:
    30 июн 2008
    Сообщения:
    111
    Адрес:
    Москва
    Авто:
    9-3-SS 2.0 Aero M04
    А зачем снимать магнитолу? Если для подключения данного девайса - то этого делать не надо - он подключается в блок Saab Info System, который находится за блоком климатроника, а его снять попроще чем магнитолу.

  12. Ant_Di

    Ant_Di Активный

    Регистрация:
    10 апр 2008
    Сообщения:
    1.236
    Адрес:
    Москва
    Авто:
    9-3 SS 03 1.8t АКПП
    Connor,

    я по-моему в свое время переводил аналогичную инструкцию. Ты так и не выложил чтоль?

  13. Connor

    Connor Лорд-командующий Команда форума

    Регистрация:
    17 мар 2008
    Сообщения:
    12.892
    Пол:
    Мужской
    Адрес:
    Москва, Мытищи.
    Авто:
    9-3 М98 2,0t АКПП
    Авто:
    9-5 М98 2,3t АКПП LPG4
    То была для 9-5 :( И я ее так и не выложил :(

  14. Никс

    Никс Активный

    Регистрация:
    31 окт 2008
    Сообщения:
    1.786
    Адрес:
    Москва
    Авто:
    9-3 М08 2,0Т 240хп АКПП Хирш!)
    Может кто подскажет - AUX вход у меня в подлокотнике есть, а в меню его нет... Чего может быть?
    Да и вообще меню у меня какое-то урезанное...
    CD/RADIO/System...
    В подменю System - Audio Settings - дальше четыре позиции...
    И всё...
    Книжку почитал - там этих меню должно быть хрен знает сколько...

  15. Rijii123

    Rijii123 Пользователь

    Регистрация:
    30 июн 2008
    Сообщения:
    111
    Адрес:
    Москва
    Авто:
    9-3-SS 2.0 Aero M04
    2 Никс:

    Если у тебя уже протянут AUX кабель в подлокотник, то его либо надо активировать Tech-ом , либо он уже активирован. По первому - надо ехать в сервис. По второму: Включаешь в Aux разъем любой аудио-источник, на магнитоле заходишь в меню СД, потом там есть подменю в котором есть выпор между просто СД и Медиа - выбираешь медиа- и вуаля - играет плеер.

  16. Rijii123

    Rijii123 Пользователь

    Регистрация:
    30 июн 2008
    Сообщения:
    111
    Адрес:
    Москва
    Авто:
    9-3-SS 2.0 Aero M04
    2 Никс: У меня есть АУХ вход и все работает. Если интересно - подъезжай в СВАО посмотришь как это вааще работает.

  17. margolink

    margolink Пользователь

    Регистрация:
    28 май 2008
    Сообщения:
    373
    Пол:
    Мужской
    Адрес:
    Питер
    Авто:
    9-3 '03, 2.0t(175) АКПП
    у меня aux включается нажатием на кнопку cd дважды..

  18. Никс

    Никс Активный

    Регистрация:
    31 окт 2008
    Сообщения:
    1.786
    Адрес:
    Москва
    Авто:
    9-3 М08 2,0Т 240хп АКПП Хирш!)
    Пасиб)) Завтра попробую))

  19. klimOFF

    klimOFF Пользователь

    Регистрация:
    10 май 2009
    Сообщения:
    935
    Пол:
    Мужской
    Адрес:
    Москва
    Авто:
    Volvo xc70 D5 AWD M12
    Авто:
    9-3 M08 2T АКПП

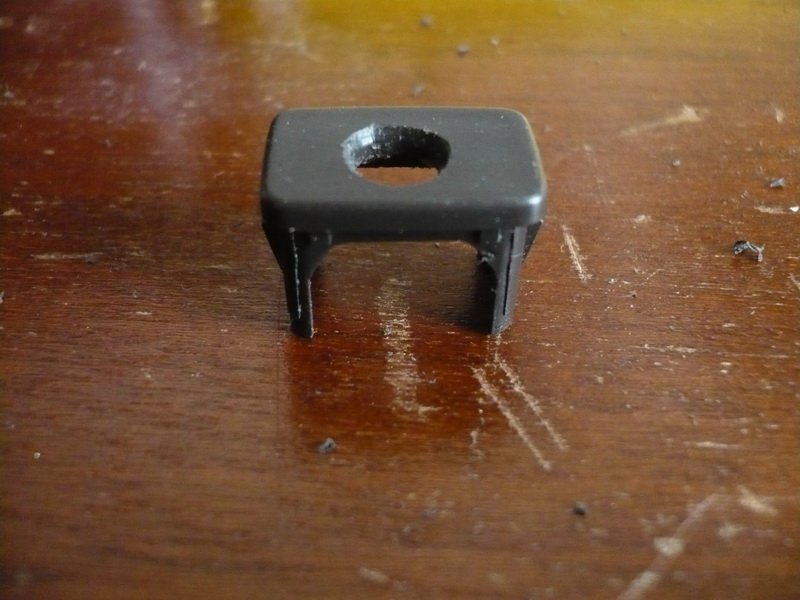

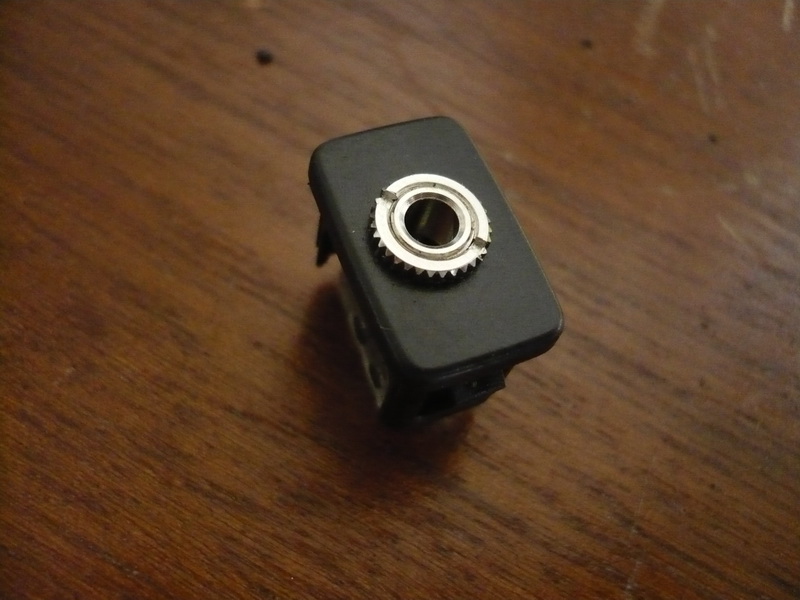

    А я вот как заколхозил, взял стандартную заглушку в ней отверстие просверлил и вставил в него Aux разъём!!


    Вложения:

    • P1030126.jpg
      Размер файла:
      149,7 КБ
      Просмотров:
      1.419
    • P1030121.jpg
      Размер файла:
      132,8 КБ
      Просмотров:
      1.474
  20. klimOFF

    klimOFF Пользователь

    Регистрация:
    10 май 2009
    Сообщения:
    935
    Пол:
    Мужской
    Адрес:
    Москва
    Авто:
    Volvo xc70 D5 AWD M12
    Авто:
    9-3 M08 2T АКПП
    Сегодня в Аэро мне включили Aux, всё заработало, спасибо топик стартеру за схемку, если что могу помочь, кто деньги экономит и паять не умеет!! :-)
